Winkelkonsole für Wandanschluss 80/100 und 100/200 verzinkt
Zur Befestigung der Sparren/Pfetten an der Hauswand (z.B. Stockschrauben für Holzständerwand mit Wärmedämmverbundsystem).
Auflagefläche: 100x100mm
Befestigung Sparren/Pfette auf Winkel: 1x Rundloch 8mm
Befestigungsfläche: 100x250mm
Befestigung Wandanschluss: 2x Langloch 13x30mm
Winkel: laut Kundenwunsch
Befestigungsmittel nicht enthalten (empfohlen Stockschraube M10x250)
Möglichkeit zur Abdeckung der unteren Verschraubung mit Profildeckel 100×100

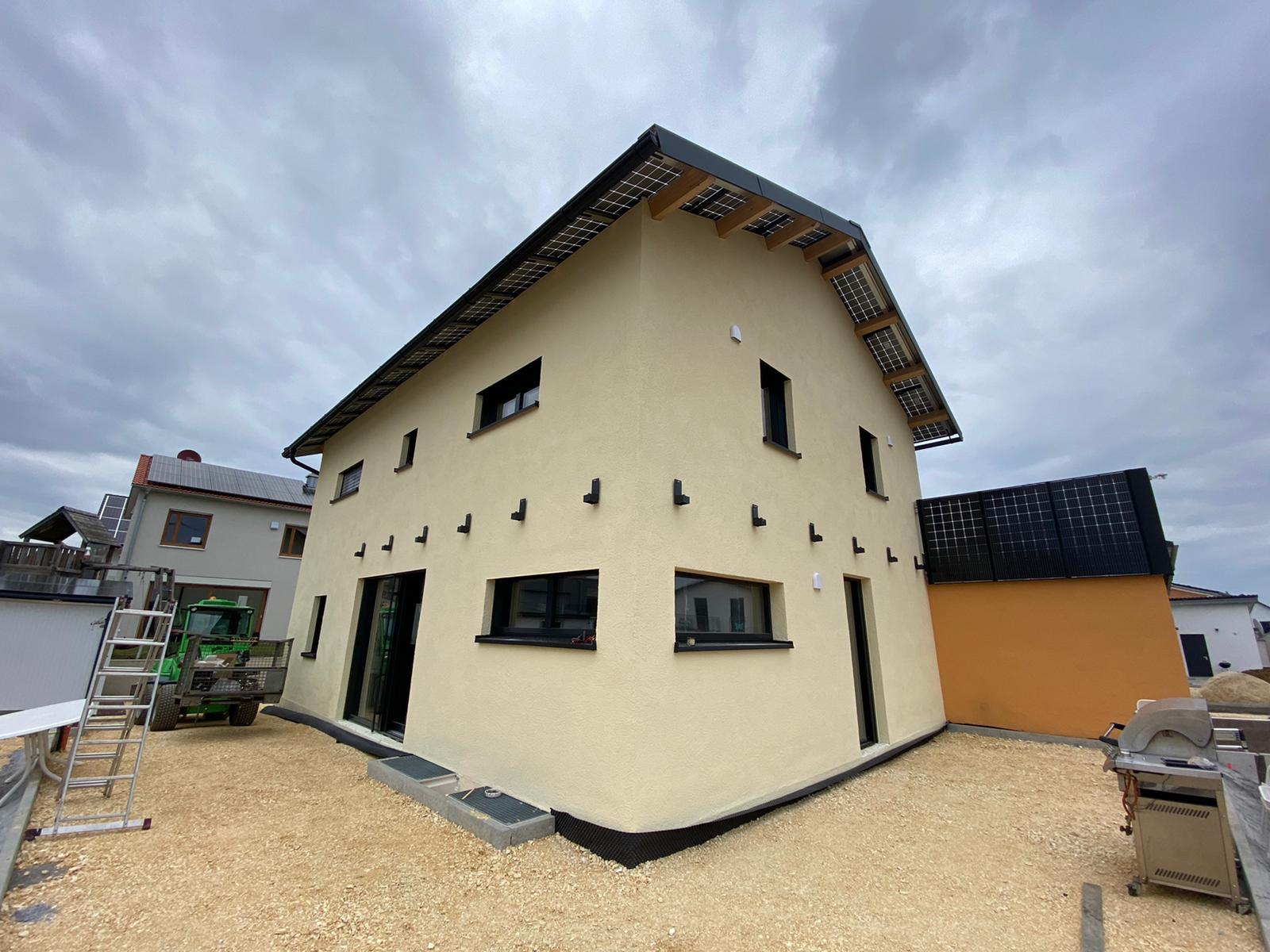

Artikelbild abweichend! (Pulverbeschichtet anstatt blank verzinkt)
BIPV Gewichtsdatenblatt
Da atmet jeder Dachstuhl auf!
Das GALAXY ENERGY FLIEGENGEWICHT
Hinweis: Um eine Aussage, der durch das Indach entstehende Lasten treffen zu können, sind mehrere Faktoren entscheidend! Unabhängig von der Menge aller Verbindungsteile (Klemmhalter, Mittelklemme, usw.) sind Modulgröße und Sparrenquerschnitt Maßgebend. Hierfür werden alle auf der Dachkonstruktion einwirkenden Bauteile und deren Lasten in kg/m² aufgelistet. Schrauben zur Besfestigung an Holz oder Metall werden nicht zum Indachgewicht mitgerechnet!| BIPV mit Module | 80/40 | 80/100 | 100/200 | Einheit |
| 36 Zeller | 16,88 | 18,80 | 21,46 | kg/m² |
| 48 Zeller | 16,68 | 18,60 | 21,26 | kg/m² |
| 60 Zeller | 16,53 | 18,45 | 21,11 | kg/m² |
| 72 Zeller | 16,43 | 18,35 | 21,00 | kg/m² |
| 108 Zeller | 16,52 | 18,44 | 21,09 | kg/m² |
| DURCHSCHNITTLICH | 16,61 | 18,53 | 21,18 | kg/m² |
Zusätzliche Informationen
| Gewicht | 2 kg |
|---|---|
| Größe | 100 × 100 × 100 mm |
| Marke | Galaxy Energy |
