Solarmodul GG250mTs-48 HC BF

BIPV-Modulgrößen

Kein Projekt gleicht dem anderen - deshalb ist es weiterhin möglich Modullängen miteinander zu kombinieren. Vier Module der GG-Serie sind, genau wie die bisherigen Module der GS-Serie, 992mm breit. Dies ermöglich nicht nur ein Repowering, sondern auch eine Erweiterung von Bestandsanlagen. Weiterhin legten wir beim neuen Design großen Wert auf die Transparenz von bis zu 18,60% der Module um im BIPV-Einsatz den optimalen Lichteinfall zu gewährleisten. Hinzu kommt nun das Leistungsstarke GG-Modul mit 1134mm Breite für Großprojekte wie z.B. Carports oder Fassaden. Dieses Modul hat zwar weniger Transparenz, jedoch können hier in den Unterkonstruktion die Kosten reduziert werden. Neu ist vor allem der Produktionsprozess: Bisher wurden die Module als Glas-Folien-Laminat produziert - unsere Glas-Glas Module werden nun im Autoklav gefertigt und sind dadurch nicht nur ein VSG-Glas, welches extrem Witterungsbeständig und Brandklasse A ist, sondern gewährleisten auch Microrissfreie Zellen über Jahrzehnte hinweg.
Zellen Länge Breite Höhe Transparenz Modulfläche Gewicht
36 1023 mm 992 mm 50 mm 18,60% 1,014m² 13,57 kg
48 1340 mm 992 mm 50 mm 17,57% 1,329m² 17,50 kg
60 1655 mm 992 mm 50 mm 16,84% 1,641m² 21,50 kg
72 1975 mm 992 mm 50 mm 16,54% 1,959m² 25,30 kg
108 1722 mm 1134 mm 50 mm 6,06% 1,952m² 25,40 kg
Beschreibung

Technische Modulwerte

VERHALTEN BEI Maximalleistung Nennspannung Nennstrom Leerlaufspannung Kurzschlussstrom Modulwirkungsgrad Leistungstoleranz
Einheit Pmpp Umpp Impp Uoc Isc η Watt
STC*1 250 Wp 29,23 V 8,79 A 34,15 V 9,25 A 18,50 % -0 / +5 Wp
NOCT*2 189,75 Wp 27,25 V 7,05 A 31,92 V 7,46 A

*1 STC: 1000W/m² Einstrahlung; 25°C Zelltemperatur; AM 1,5g
*2 NOCT: Betriebsparameter des Moduls bei 800W/m² Bestrahlungsstärke, 20°C Umgebungstemperatur, 1m/s Windgeschwindigkeit

*3 Leistungssteigerung des Albedo-Effekts beim BIPV durch höhere Modultransparenz und hellen Untergrund

BIFACIAL*3 LEISTUNG INKL. MODUL RÜCKSEITE

Einstrahlung 5% 15% 25%
Maximalleistung Pmpp 262,5 287,5 312,5 Wp
Nennspannung Umpp 29,32 29,32 29,32 V
Nennstrom Impp 9,07 9,94 10,80 A
Leerlaufspannung Uoc 34,03 34,03 34,03 V
Kurzschlussstrom Isc 9,99 10,94 11,89 A

TEMPERATURKOEFFIZIENTEN

NOCT 45 ±2 °C
Pmpp -0,290 %/°C
Uoc -0,250 %/°C
Isc +0,045 %/°C

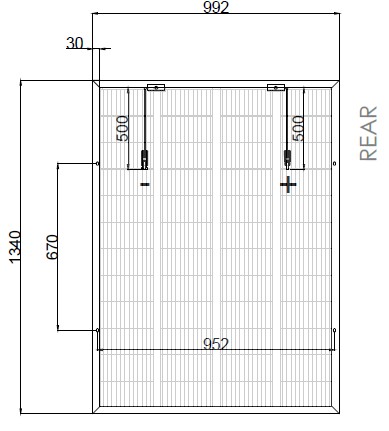

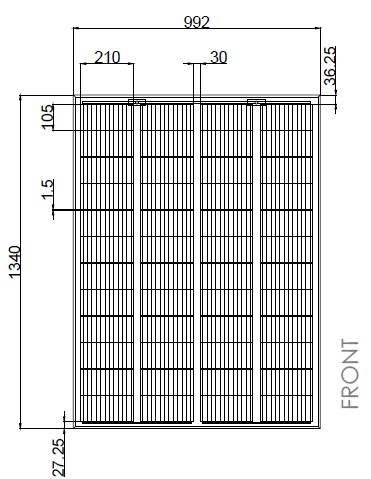

ABMESSUNG UND GEWICHT

Länge 1340 mm
Breite 992 mm
Höhe 50 mm
Gewicht 17,85 kg
Zusätzliche Informationen
Gewicht17,5 kg
Maße1340 × 992 × 50 mm
MarkeGalaxy Energy
Produkt-TypBIPV
SerieGG-Serie
Leistung250
Modul-TechnologieBifacial Half Cut Topcon, Mono Modul
Zellen pro Modul48 – Zellen
RahmenSchwarz
Farbe
Lieferzeitab Lager
